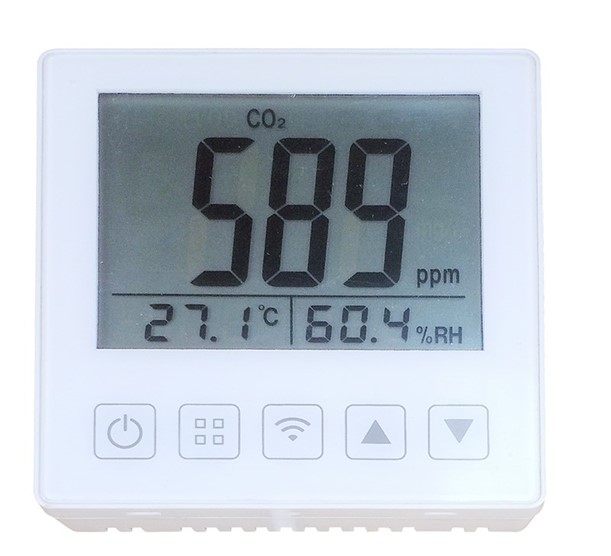

1、產品概述

86型多合一空氣質量檢測儀，實時監測空氣中的CO2、PM2.5、TVOC、甲醛、溫度、濕度等指標，可實時監測空氣環境中的六中關鍵參數通過液晶屏幕顯示數值，也可同時通過RS485數字信號將監測數據實時傳回終端系統。并且可輸出開關量控制信號，可以與新風系統、空氣凈化設備、空調設備等進行聯機，實現智能聯動、實時監測、自動控制功能?？梢酝ㄟ^WiFi上傳數據至云端，通過手機或者APP遠程實時查看監測數據。儀器壁掛式安裝，接線端子接線，在室內建筑工程中被廣泛應用。

2、產品特點

• 集檢測與控制功能于一體，使用方便，技術穩定可靠；

• 集成CO2、PM2.5、TVOC、甲醛、溫度、濕度六個傳感器于一體；

• 根據多年經驗開發定制，采用市面上公認穩定可靠的傳感器；

• PM2.5傳感器采用激光散射原理，反應速度快技術可靠；

• 采用標準 Modbus RTU通訊協議，RS485總線數字信號輸出；

• 物聯網監控：可根據用戶需求定制高性價比的物聯網方案；

• 產品外殼尺寸86×86×27mm，接線端子接線86盒，安裝簡單方便；


3、應用領域

廣泛應用于室內溫和環境中，比如：寫字樓、賓館酒店、醫院、商場、會議室、學生教室、住宅樓、健身房、計算機室、地下停車場等。

????主要用于當傳感器所處環境中存在污染氣體，如粉塵、CO2、甲醛、一氧化碳、可燃?xì)怏w、酒精、氨氣、硫化物、苯系蒸汽、煙霧、其它有害氣體的監測，具體可應用在空氣凈化器、家用電器、新風機等。傳感器可檢測多種有害氣體。

4、技術參數

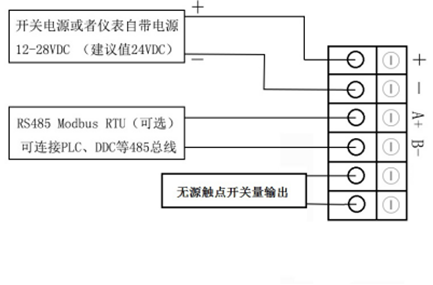

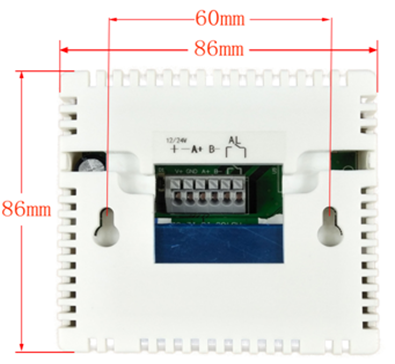

5. 產品尺寸/接線

6. RS485 Modbus RTU 通訊說明

采用標準的Modbus RTU通訊協議。通訊波特率：9600bps 字節格式：1 起始位＋ 8 數據位＋ 1停止位 本機默認地址為01 。

用數據前加"0x"或數據后加"H"的方式表示16進制數據，比如：0x5A或5AH都表示16進制數據5A。為了精簡，本節使用16進制書寫，并不加任何標記，比如：01 03 00 00 00 03 05 CB表示串口發送的一條指令，等同0x01 0x03 0x00 0x00 0x00 0x03 0x05 0xCB

1. 讀取數據命令碼


   功能碼	數據起始地址	讀取數據個數	數據內容	備注說明
   03	00	01	二氧化碳值	整數，單位PPM
   	01	01	溫度值	1位小數，單位℃
   	02	01	濕度值	1位小數，單位%
   	03	01	PM2.5值	整數，單位ug/m3
   	04	01	甲醛值	3位小數，單位mg/m3
   	05	01	PM10值	整數，單位ug/m3
   	06	01	TVOC值	3位小數，單位mg/m3

2. 讀取數據命令格式


   設備地址

   功能代碼

   寄存器地址高

   寄存器地址低

   讀取字節數高位

   讀取字節數低位

   CRC高字

   CRC低字

   1）讀取數據(功能碼為0x03 )


   本機默認地址為01 功能碼為03 寄存器地址為 00 讀取字節數為01


   例如：查詢1號設備上的二氧化碳+溫濕度數據


   發送命令格式：[設備地址][功能碼] [起始地址：2字節] [數據長度：2字節] [CRC16校驗]


   發送：01 03 00 00 00 03 05 CB (05 CB為CRC16校驗)


   回應: 01 03 06 05 F8 01 16 01 EB 21 13(最后兩位21 13為CRC16校驗)


   上例回復數據中：01表地址1，03為功能碼，
   06表數據長度為6個字節，第4位為二氧化碳濃度值數據高位
   第5位為二氧化碳濃度值數據低位
   占2 個字節，


   數據為05 F8 (都是十六進制), 折成10進制方法:


   V=256*0x05+0xF8 = 1280+0x0F*16+8 =1280+248 =1528


   即為：1528 即當前二氧化碳濃度值為1528 ppm


   第6位為溫度值數據高位
   第7位為溫度值數據低位
   占2 個字節，


   數據為01 16(都是十六進制), 折成10進制方法:


   V=256*0x01+0x16 = 256+0x01*16+6 = 256+22 =278


   即為：278 小數點為1位
   即當前溫度值為27.8 ℃


   第8位為濕度值數據高位
   第9位為濕度值數據低位
   占2 個字節，


   數據為01 EB(都是十六進制), 折成10進制方法:


   V=256*0x01+0xEB = 256+0x0E*16+11 = 256+235 =491


   即為：491 小數點為1位
   即當前濕度值為49.1 %RH


2）更改設備地址（功能號：0x06 ）

發送命令格式：[原設備地址][功能碼 06] [輔助命令號：00 08 ] [目標地址：2字節] [CRC16校驗]

將本機地址1更改為2 則命令為：01 06 00 08 00 02 89 C9

設備響應：01 06 00 08 00 02 89 C9 返回?cái)?shù)據和發送數據一樣

3）查詢?cè)O(shè)備地址

若不知道當前設備地址、且總線上只有一個設備時，可以通過此命令查詢當前設備地址。

發送命令格式：

[設備地址254][功能碼] [起始地址00 08 ] [數據長度 00 01] [CRC16校驗]

比如查詢當前設備地址，命令為
FE 03 00 08 00 01 A0 06

設備響應: 05 03 02 00 05 89 87

表明設備地址為05

7、面板顯示及操作說明

開/關機

接通電源即開機，關閉電源即關機。開機一分鐘后儀器開始正常檢測。

注：開/關機鍵說明：根據大部分用戶要求，開/關機鍵出廠默認為鎖定狀態，如需恢復按鍵功能請將產品發回公司由專業技術人員為您解鎖。

參數設定

參數設定原則：

????????一般檢測狀態下：

按下功能鍵為切換顯示狀態，定顯模式或巡顯模式；

長按約3秒進入初級設定菜單；

????????在初級菜單狀態下：

按下加鍵或減鍵可切換菜單項，比如報警值、報警解除值等；

按下功能鍵則進入當前項進行調整參數；

完成參數調整后，再次按下功能鍵則保存并返回；

修改報警點

出廠默認報警點：二氧化碳濃度值1500ppm；

當環境中二氧化碳濃度高于報警點時，控制開關量將吸合，以控制風機等設備啟動；

怎樣修改報警啟動值：

正常狀態下長按"功能鍵"鍵3秒，
屏幕顯示"AL-S"閃爍，
表示報警啟動值，再次按下"功能鍵"進入該項，利用"加鍵"或"減鍵"將數值調整到預設值，調整完成后，再次按下"功能鍵"退出，修改完成。

報警解除點

出廠默認報警解除點：二氧化碳濃度值800ppm；

怎樣修改報警解除值：

正常狀態下長按"功能鍵"鍵3秒，
屏幕顯示"AL-S"閃爍，表示報警啟動值，按"加鍵"切換到"AL-E"
表示報警解除值，再次按下"功能鍵"進入該項，利用"加鍵"或"減鍵"將數值調整到預設值，調整完成后，再次按下"功能鍵"退出，修改完成。

報警點及報警解除點解讀如下：

儀器出廠時，默認報警點為1500ppm，報警解除點為800ppm。表示當環境內二氧化碳濃度達到或超過1500ppm時，繼電器觸點開關吸合，新風設備啟動，降低監測環境內的二氧化碳濃度；當二氧化碳濃度達到或低于報警解除點800ppm時，繼電器觸點開關斷開，新風設備停止工作。
