一、產品介紹?
本產品采用的是抽取式原理以便解決在不同環境中，發生對檢測氣體不方便做出相應的解決方案，從而達到既降低了成本也達到了客戶的要求。產品可根據用戶的環境做出相對應的調整，應用也十分方便。目前在印刷行業、電廠等相關行業都有廣泛的應用實例.
二、工作原理

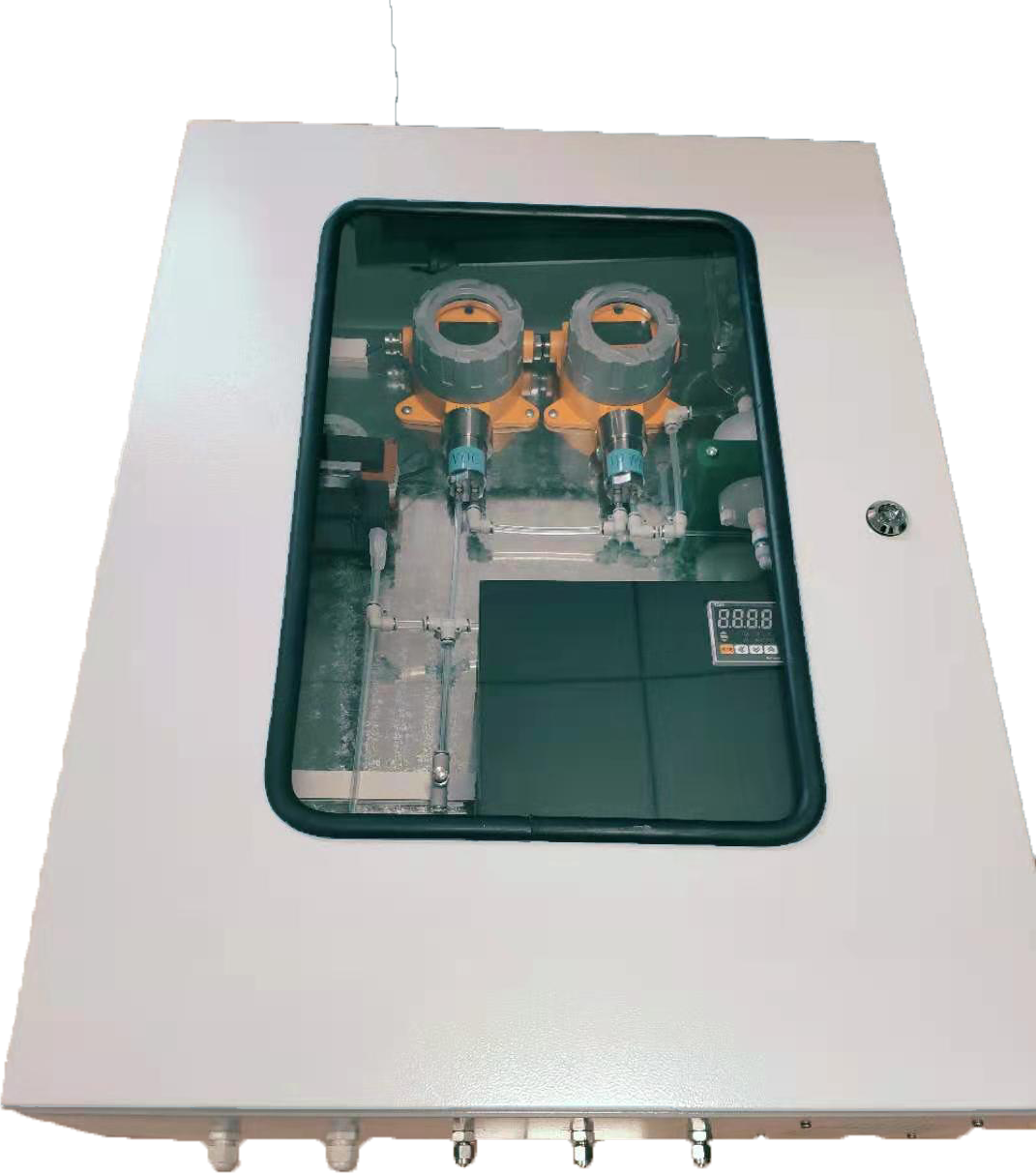

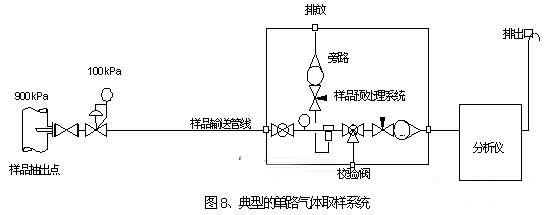

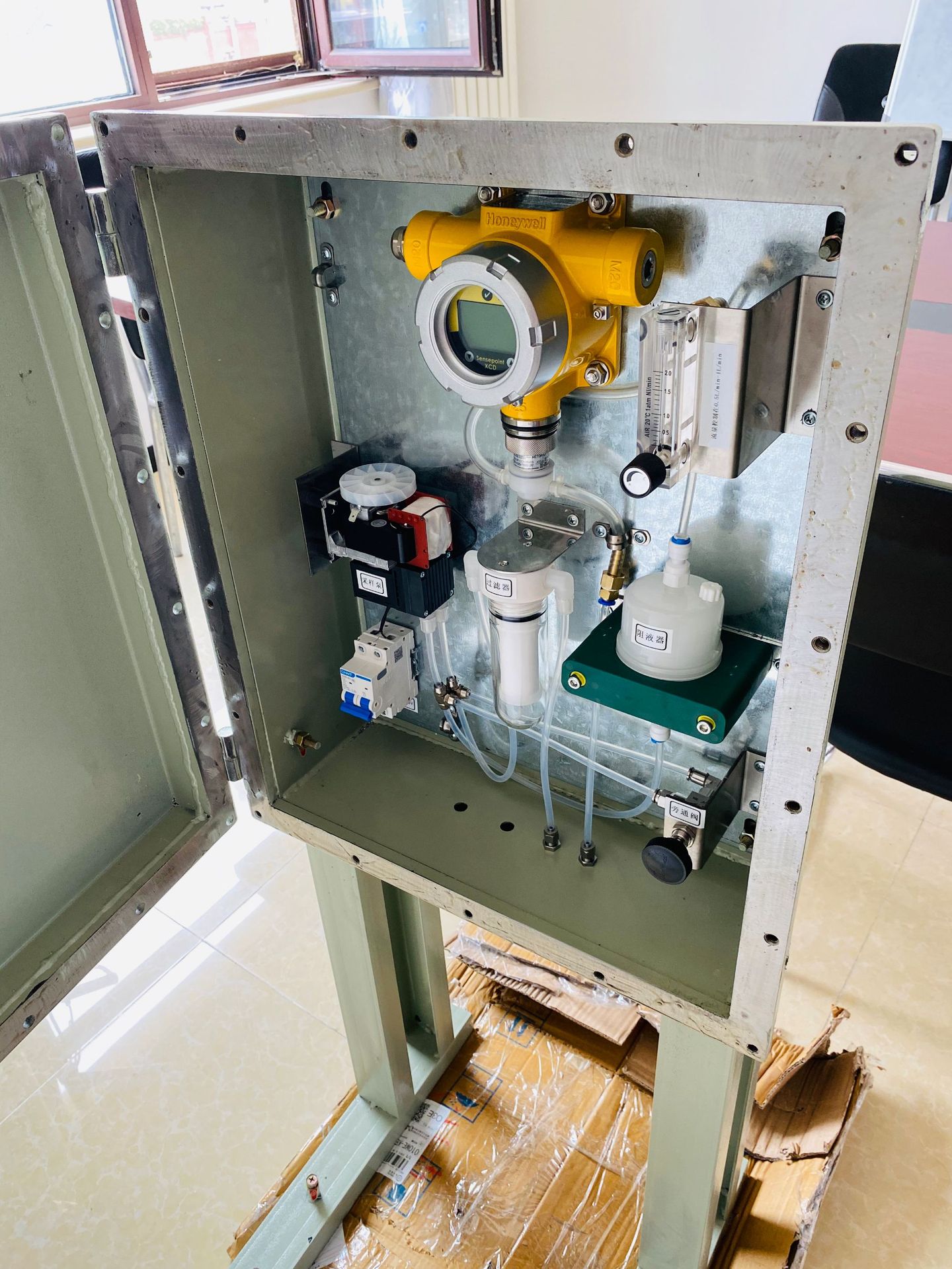

FXA-GS100綜合抽取式檢測裝置采用抽取式采樣系統，被測可燃可爆氣體通過前置高精度過濾采樣探頭、經由采樣管線通過抽氣泵采集樣氣（采樣流速7.3m/s；采樣泵出口壓力2.5bar；采樣泵入口真空度160mbar）。至分析箱內進行分析。所有監測探頭均安裝于分析箱內，監測探頭由氣罩將其與樣氣管連接。過程樣氣通過二級精細過濾器將可能污染的粉塵等有效去除，通過高精度可視浮子流量計調節樣氣進入檢測器的流量，從而達到精確測量。
二、技術特點
該方案的優點是傳感器無需安裝于被測容器內部，多臺監測探頭只需開設1個取樣探頭孔，開孔直徑非常小。有效增大容器表面利用率。其二，傳感器不受容器粉塵的堵塞，不易受被測氣體的酸、堿、潮濕等對檢測器的腐蝕、氧化等影響，有效減少維護工作量，對于取樣探頭甚至可做到終身免維護。探測器安裝于倉外便于工作人員檢修、維護、觀測等。
三、技術參數表：
采樣探頭過濾器
過濾精度：2μm
通徑：φ8
接口：10×1外螺紋
材質：316不銹鋼
長度：85mm
采樣探頭
探頭長度：300—1200（mm）
探頭材質：不銹鋼
法蘭材質：304不銹鋼
過程連接；1/4內螺紋
采樣管線
直徑：φ10
材質：聚四氟乙烯
采樣泵
采樣流量：5.5L/min
樣氣壓力：2.5bar
樣氣負壓：160mbar
采樣泵出口流速：7.3m/s（φ6）
通過檢測器流速：1.3m/s（φ10）

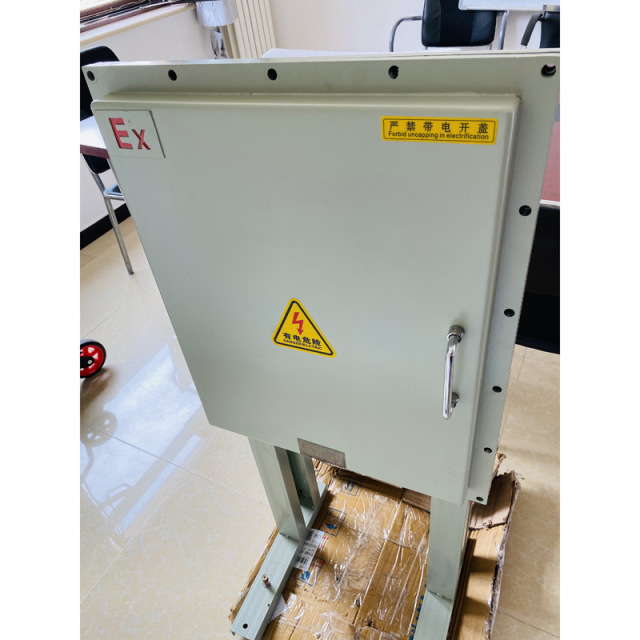

采樣分析控制柜
材質：304不銹鋼
厚度：1.5mm
安裝方式：壁掛
