LED大屏幕傳感器儀表測量數據實時顯示套件
?
使 用 說 明
一．功能

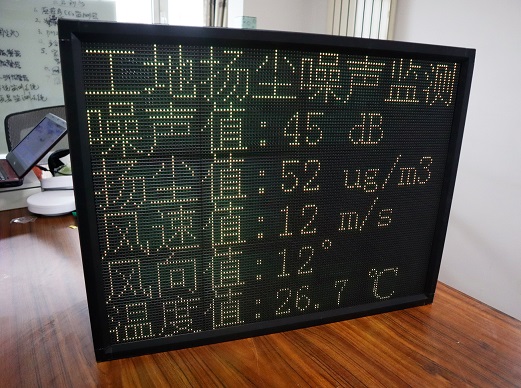

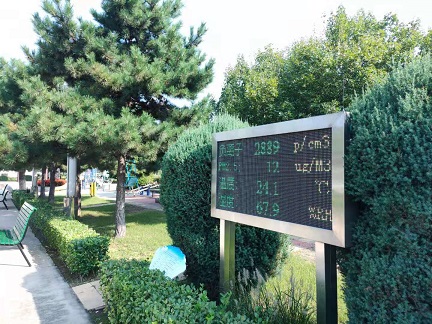

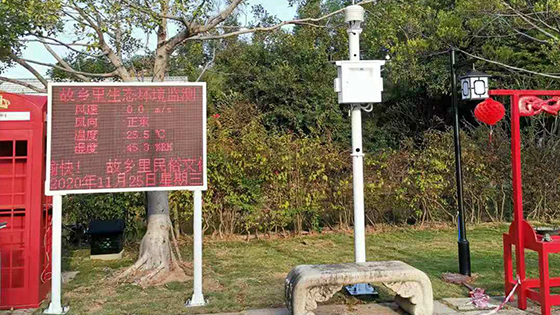

該套件功能是，在LED大屏幕上實時、動態顯示傳感器儀表/變送器的測量數據。
傳感器儀表/變送器的輸出信號要求是標準電流信號：4－20mA,其它信號需要定制組件，定貨前說明。
支持各種單/雙色屏，分辨率最大支持4096X256。
除顯示動態數據外，LED屏的所有其它功能，如靜態文字，多頁面切換，通知，定時開關機等，套件同時也支持，在隨機軟件VS－2010中設置。
套件包括，屏內組件、屏外組件，USB串口線（可選），220V電源線，隨機軟件VS－2010，隨機軟件AT－8-Pc（可選）, 《LED大屏幕傳感器儀表測量數據實時顯示套件使用說明》，《At八通道主機操作簡單說明》。
二．硬件安裝及接線
套件分兩部分，屏內組件和屏外組件。

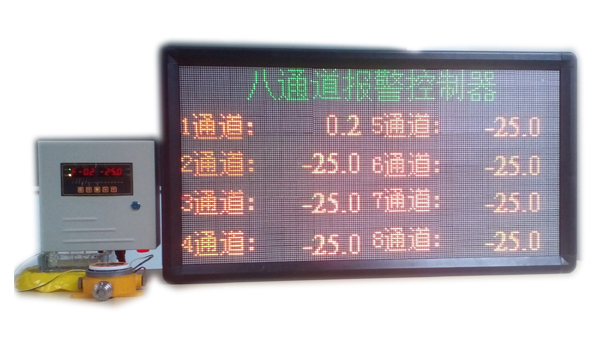

如上圖，兩者之間自帶無線通信，不需要聯線（默認），也可定制485通信方式，以兩芯電纜連接。屏內組件包括LED控制卡、路由器、無線傳輸模塊等, 功能是驅動LED單元板顯示以及與電腦聯接設置； 屏外組件功能是聯接傳感器儀表/變送器，同時具有顯示報警功能。
2.1 屏內組件安裝
將屏內組件安裝于LED屏箱體內，接5V開關電源。將組件上的LED控制卡轉接板連接到LED單元板，連接方法請參考下圖或咨詢LED單元板廠家。
該控制卡與市場上的通用的LED控制卡連接方法完全相同，因此任何銷售組裝LED產品的工程師都會熟練安裝。
2.2 外部傳感器儀表/變送器接線
如下圖所示聯接外部傳感器，如果是兩線制設備，則不接供電端子即可。
三．軟件設置
如果購買時是已預設好的套件，正確聯接單元板后，開機即可顯示屏外組件上聯接的傳感器數據。
如需要進一步設置，按如下方法:
3.1 LED屏顯示設置
首先，用一臺具有WIFI聯網功能的電腦，聯接屏自帶的無線路由器，網絡名為L(zhǎng)ED_ATJH_10,密碼：88888888，然后用VS－2010軟件設置，按照下圖設置。
此處需要密碼，為88888888，然后進入下一頁面：
上圖中寬度和高度，即是LED屏的寬與高的點陣數，按實際屏的數量填寫即，注意，如果寫的不對，顯示區域就會出現錯誤。
然后，設置掃描參數，這個步驟特別重要，如下圖，
不同間距的屏，有不同的掃描方式。請向LED單元板供貨商詢問，根據單元板的廠家參數，選擇合適的掃描參數。
如果選擇不對，屏幕出現亂碼、閃爍、全亮或不亮等，不會正常顯示。如果設置正確，會正確顯示節目文字。
以上內容設置好后，點設置參數，如下圖。
注意，如果屏幕顯示正常，則設置完成；如不正常，請按上面說明檢查后重新設置。
3.2 節目設置（顯示內容編排）
顯示內容編排方法，與常用編輯軟件使用方法類似，所見即所得。
可以打開一個原有的示例文件，在此基礎上修改，這樣會更簡單。
編輯完成后，按上圖中指向的按鍵，將節目下載到LED屏。
注意，下載節目時，電腦網絡應聯到名為L(zhǎng)ED_ATJH_1的WIFI網絡，即套內組件的路由器上。
3.3 外部?jī)x表數據顯示方法
首先，確認接線正確，外部傳感器儀表/變送器的接線，在第2.2節說明。
在3.2節中編排內容時，在要顯示外部傳感器數據的地方，添加一個“外部變量”，如圖，
然后，設置外部變量的屬性，對機號的數值進行設置。如上所示，如果，部傳感器接線位置在第一通道，機號即為1，在第二個通道，機號即為2，依次類推。
3.4 傳感器儀表/變送器顯示量程設置
顯示量程，即輸入信號（4－20mA）對應的顯示范圍，默認為0－100.0。如果對應0－100.0則不用重新設置。
最簡單的方法，是在定貨時說明傳感器量程，出廠時按用戶要求設置，客戶就不用做任何額外操作了。
如要重新設置，方法有如下兩種：
3.4.1 聯機設置
硬件聯線如下圖：
正確聯接后，打開AT－8-Pc軟件，填寫量程，可以每個通道單獨設置，如果所有通道量程相同，也可以統一設置，然后按設置鍵即可。
3.4.2 按鍵設置
通過外部套件儀表面板上的按鍵設置，具體方法請按AT－8的操作說明書操作，或與廠家聯系，電話指導說明。
四．其它功能說明
除以上內容外，套內組件還支持LED屏的其它功能，如多頁面切換顯示，動畫、時間顯示、定時開關機、定時自動調整量度、模擬時鐘等等，這些功能可以在VS－2010軟件中設置。
（結束）
