公廁環境監測方案-設備篇
本方案展示一種公共衛生間環境監測方法和硬件配置。其主要功能是把公廁內環境情況展示到外廳看板,以及根據異味超標啟動新風系統等控制,從而打造智慧衛生間,提高市民生活質量。
名稱 | 參數 | 功能用途 | 圖片 |

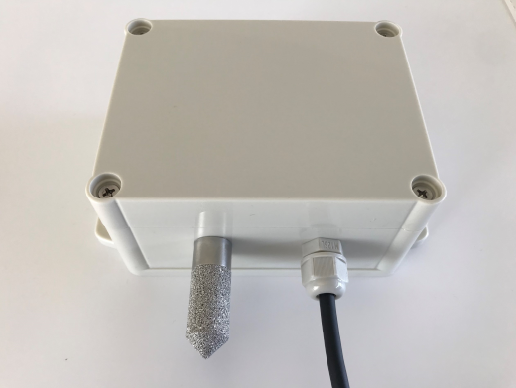

網關 | 產品型號:FXA-MIO-8
供電電源:9-30V直流電源 工作溫度:-20℃~85℃ 數據傳輸方式:RS485/TCP網絡/無線通信 材質:ABS 安裝方式:機柜、導軌; 尺寸:標準機箱導軌 品牌:福信安 |
數據采集控制盒;
根據現場環境配置8、16、32通道數; 可用于采集坑位狀態,或控制輸出兩種功能; |
|

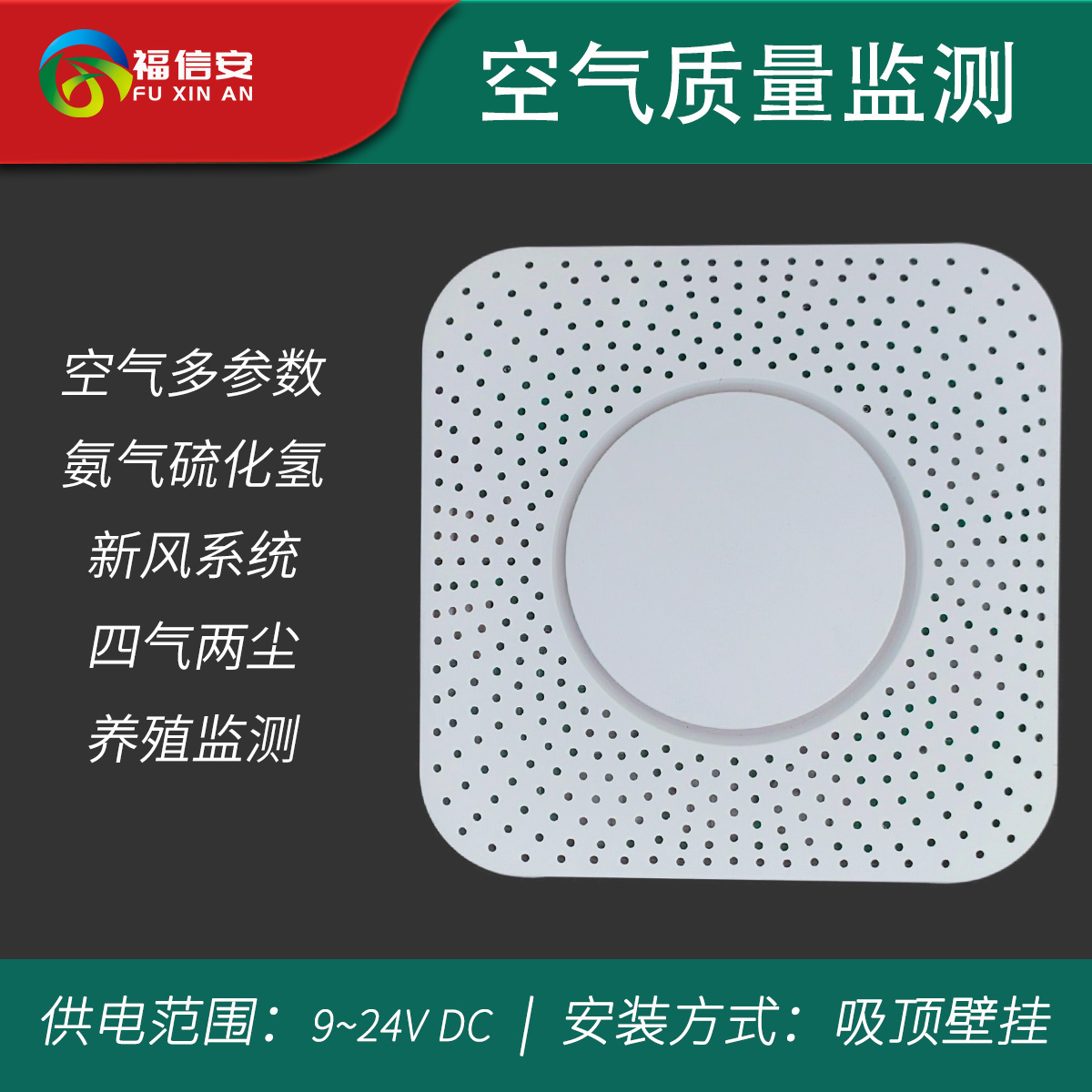

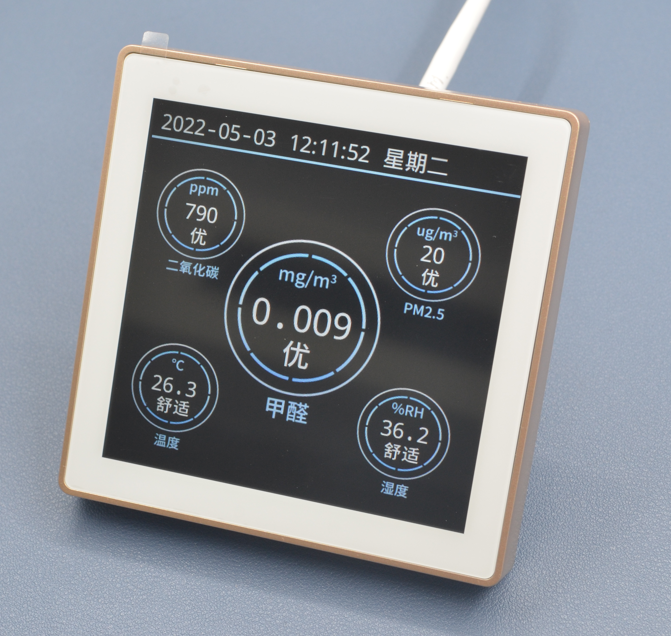

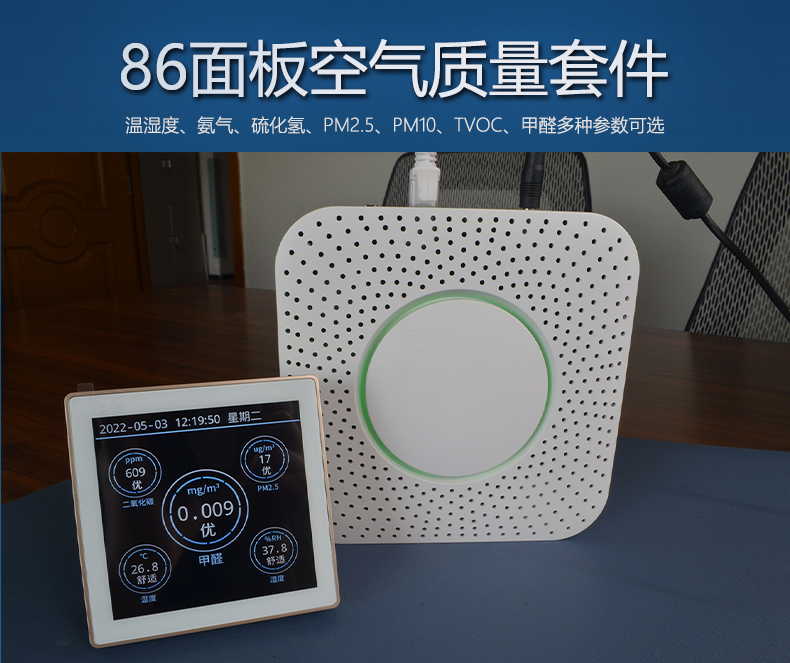

環境監測一體機 | 產品型號:FXA-AQM200系列
供電電源:9-30V直流電源 工作溫度:-20℃~85℃ 數據傳輸方式:RS485/TCP網絡/無線通信 材質:ABS 安裝方式:吸頂 尺寸:150*150*40mm 品牌:福信安 |
采集環境溫度、濕度、硫化氫、氨氣、PM2.5、甲醛、異味等,根據現場情況配置具體項;
此外,還可將數據采集盒等設備數據打包集體上報至數據終端; |
|
廁位傳感器 | 產品型號:FXA-GWSIR
供電電源:9-30V直流電源 工作溫度:-20℃~85℃ 數據傳輸方式:RS485/TCP網絡/無線通信 材質:ABS 安裝方式:墻壁 品牌:福信安或外購 |
利用紅外+激光測距傳感器監測廁位當前是否有人使用,將監測數據實時推送至管理后臺,并將數據實時顯示在廁位引導大屏和有人無人顯示牌上; | |

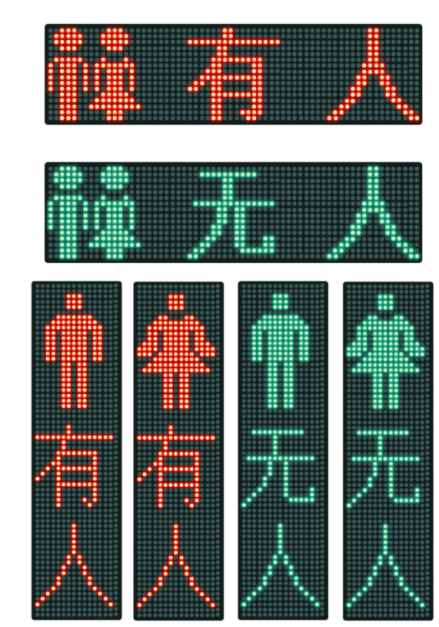

有人、無人顯示門牌或指示燈 | 品牌:外購
要求: 可輸入RS485或數字量 供電電源:9-30V直流電源 |
廁位LED使用狀態指示燈,和廁位人體監測傳感器無線聯動,當廁位人體監測傳感器監測到當前廁位有人使用時,指示燈變紅代表有人,反之顯示綠色表示無人; | |
顯示屏 | 品牌:外購
要求: 可輸入VGA或HDMI信號 1080P分辨率(1920*1080) |
可實現廁所內每個廁位目前使用情況,剩余廁位數量、客流量數據、廁所內臭異味、溫度、濕度、顆粒物、煙味等數據可視化顯示,并可實時顯示公廁內主要設備的運行狀態。 | |
客流計數器 | 產品型號:FXA-GWSIR-S1
供電電源:12~24V 直流電源 數據上傳: 1條/分鐘(可根據實際場景調節) 統計方向:雙向流統計(進、出同時識別) 工作溫度:-20℃~85℃ 安裝高度:2.5m~4.5m 傳輸方式:RS485\網線或無線傳輸 鏡頭、濾片:2.8mm,適配1/2.5CCD,紅外濾片 尺寸:最大直徑111mm,厚度33m |
AI雙向流計數器通過紅外熱釋電分析原理,監測出進入和離開客流,實現對客流人數采集,為用戶提供客流統計數據分析服務; | |

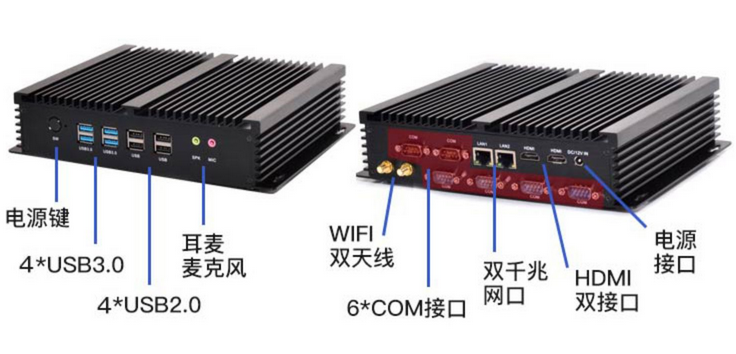

控制主機 | ??? 品牌: 占美
內存容量: 2GB 4GB 8GB 硬盤容量: 120GB CPU系列: Intel/英特爾酷睿i3 |
用于數據處理,組態顯示,儲存,推送等業務; | |
網絡交換機 | 產品型號:D-link
供電電源:12V直流電源 8口百兆(千兆) |
當路由器提供的網線接口不夠時,增加網絡交換機,為公廁環境提供足夠過的網線接口,如引導可視化大屏、客流統計器、網關、評價反饋器等。 | |
DC/AC電源 | 型號:res-50-24
功率:50W 電流:4.2A 凈重:0.28kg 過載保護:≥105%
|
DC/AC電源安裝于管理間電箱內,將220V交流電轉壓為24V直流電,給圖靈射頻或lora網關、環境監測一一體機、廁位有人無人指示門牌、客流計、評價器等設備提供安全的電源輸出。 |
