FXA-TG200型二氧化碳檢測儀，可實時監測空氣中的CO2、溫度、濕度等指標，二氧化碳原理采用NDIR紅外技術，壽命長、穩定型好，可廣泛應用于氣象環境、農業種植養殖、倉儲、科研等領域。也可按需選擇檢測參數，自由搭配?？芍С諶S485（MODBUS RTU）或模擬量4-20ma通訊。

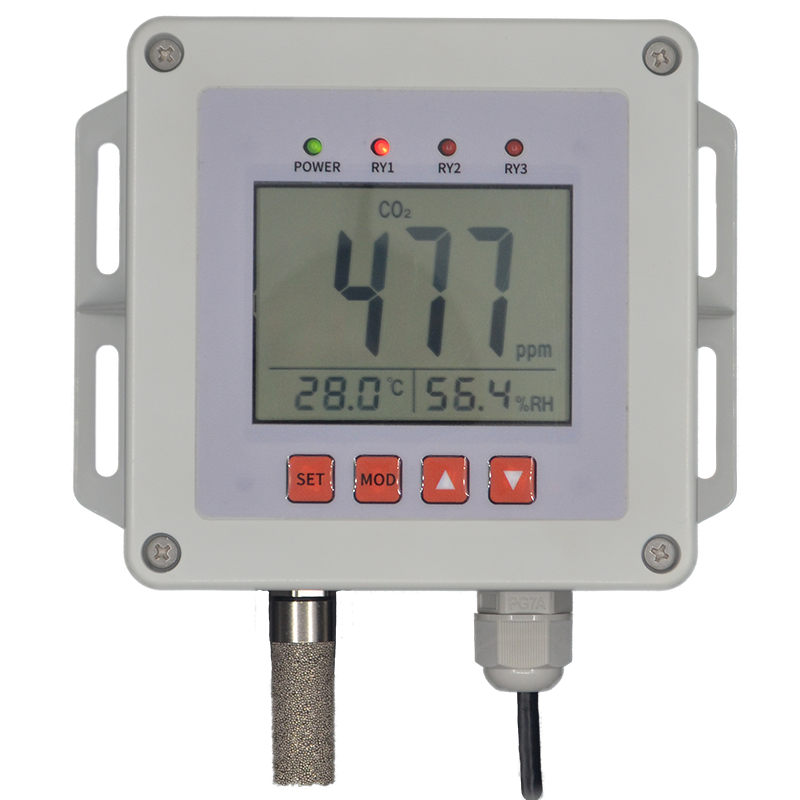

數顯款（另有非數顯款）
產品外觀設計采用ABS防水盒結構，安裝固定方便，氣體過濾探頭采用防水透氣膜，防水的同時具備透氣的特性。FXA-TG200型二氧化碳傳感器設計4-20mA和RS485雙輸出形式，用戶可在收到產品后根據使用要求選擇接線。
?
- 規格參數
- 設備參數
表2.1 產品規格參數
| 參數 | 說明 |
| 工作電壓 | 9-30V（防反接保護） |
| 檢測對象 | 二氧化碳、溫度、濕度、光照（選配） |
| 通訊接口 | RS485、4-20mA |
| 通信協議 | Modbus RTU（RTU:9600，n，8，1） |
| 設備地址 | 1-240 |
| 設備尺寸 | 120*150*60mm |
| 安裝方式 | 壁掛 |
| 設備材質 | ABS |
| 功率 | <0.5W |
| 工作溫度 | -20-80℃ |
| 工作濕度 | 5~95% RH（相對濕度）、非凝結 |
| 負載能力 | 4-20mA電流型輸出阻抗≤500Ω |
| 模擬量通道數 | 3通道4-20mA |
?
- 測量參數
?
- 二氧化碳
量程：0-10000ppm（范圍內可選）；
精度：±40ppm ±讀數的3%；
功耗：峰值<300ma； <40mA平均；
靈敏度：T90<120S；
工作溫度-10~50℃；
- 溫度
量程：-20~80℃；
分辨率：0.1℃；
精度：在0-50℃時≤±0.2℃；
- 濕度
量程：0-100%RH；
分辨率：0.1℃；
精度：在20~80%RH時≤±2%RH；
- 光照度（可選）
量程：0-65535LUX；
分辨率：1LUX；
相應時間：2秒；
通訊波特率：9600 bps；
本機默認地址為01H（設備地址可自行修改）；
字節格式：1起始位＋8數據位＋1停止位。
濃度值寄存器（只讀）地址表：命令碼：03
| 序號 | 數據地址 | 數據內容 | 量程 | 說明 |
| 1 | 40001（0000H） | 二氧化碳值（CO2） | 0-5000ppm | 整數 |
| 2 | 40002（0001H） | 溫度值 | -20-60℃ | 1位小數 |
| 3 | 40003（0002H） | 濕度值 | 0-100%RH | 1位小數 |
- 讀取數據命令碼
1例如：查詢1號設備上的溫度值、濕度值
發送命令格式：[設備地址][功能碼] [起始地址] [數據長度] [CRC16]
向設備發送：01 03 00 01 00 02 95 CB
設備響應: 01 03 04 00 AB 01 28 8A 5D
解析：
00 AB：171，小數點為1位，即溫度實際值為17.1 ℃。
01 28：296，小數點為1位，即濕度實際值為29.6 %RH。
若不知當前設備地址、且總線上只有一個設備時，可以通過此命令查詢當前設備地址。
發送命令格式：[設備地址][功能碼] [起始地址] [數據長度] [CRC16]
向設備發送 FE 03 10 00 00 01 94 C5
設備響應: FE 03 02 00 05 6C 53
表明設備地址為05 。
發送命令格式：[設備地址][功能碼] [輔助命令號] [目標地址] [CRC16]
將本機地址1更改為6
則命令為：（總線上只有一個設備時，可使用FE地址）
發送：01 06 10 00 00 06 0D 08
設備響應：01 06 02 00 06 38 8A
此時再次發起通訊時，要注意！此時的通訊地址已為6。

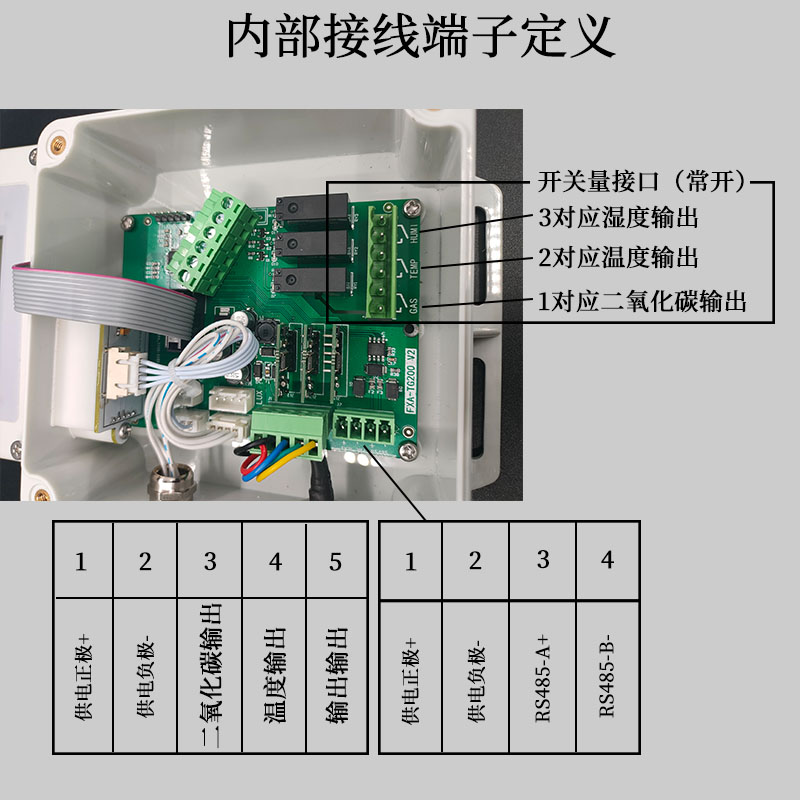

- 產品接線端子定義
- 輸出線定義
RS485接線定義
| 若設備自帶輸出線 | |||
| 紅色 | 黑色 | 藍色 | 綠色 |
| 24+ | 24-（GND） | RS485A+ | RS485B- |
模擬量接線定義
| 若設備自帶輸出線 | ||||
| 紅色 | 黑色 | 藍色 | 綠色 | 黃色 |
| 24+ | 24-（GND） | 二氧化碳輸出+ | 溫度輸出+ | 濕度輸出+ |
?
